在石油、化工、鋼鐵、制藥、電力等行業中，經常出現儀表安裝位置惡劣，無法原地調試參數的情況，但如果儀表使用的是HART協議，就可以遠程調試。便捷的通信傳輸，使得很多國內外大型企業指定要求配置HART通信協議。

什么是HART協議

HART協議是一種用于現場智能儀表和控制室設備之間的通信協議，采用基于Bell202標準的FSK頻移鍵控信號，在4-20mA模擬信號上疊加幅度為0.5mA的音頻數字信號進行雙向數字通訊，數據傳輸率為1.2kbps，代表0和1位值的信號頻率分別為2200和1200Hz。

該信號疊加在4-20mA的模擬測量信號上，由于FSK信號的平均幅值為0，不影響傳送給控制系統的模擬信號大小，保證了與現有模擬系統的兼容性。其數字通信信號的響應時間大約為每秒2-3次數據更新，而且做到不影響模擬信號。HART通信要求最小的回路阻抗為230歐姆。

通信模式HART協議有三種不同的通信模式，可以劃分成主從模式，陣發模式，點對點模式。

01主-從模式

HART是主從方式通信協議，這意味著在正常工作時，每一個從設備（現場儀表）的通信是由其主站通信設備發起的。每一個HART回路中可以有兩個主站。第一個主站是通常意義的集散系統（DCS）、可編程邏輯控制器、或者個人PC。第二個主站可以是一個手持式終端或者另一臺個人PC。從站設備包括變送器、執行機構、以及響應第一主站或第二主站的控制器。

03點對點連接（POINT-TO-POINT）

在點對點連接的方式中，傳統的4-20mA信號只是用來傳遞一個過程變量，而另外的過程變量、配置參數和其它類型的設備數據采用HART協議的數字方式傳輸。4-20mA信號（變化）對HART信號沒有任何影響，而且它依舊可以按平常的方式用以控制。HART數字通信信號允許（用戶）使用第二個變量及其它數據從而到達操作、調試、維護和診斷的目的。

HART命令系列

HART規定了一系列命令，按命令方式工作。

它有三類命令，第一類稱為通用命令，這是所有設備都理解、都執行的命令；

第二類稱為一般行為命令，所提供的功能可以在許多現場設備（盡管不是全部）中實現，這類命令包括最常用的現場設備的功能庫；

第三類稱為特殊設備命令，以便于工作在某些設備中實現特殊功能，這類命令既可以在基金會中開放使用，又可以為開發此命令的公司所獨有。在一個現場設備中通常可發現同時存在這三類命令。

應用場景

艾伊科技自主研發的AG316、GT-AF112-R氣體檢測變送器，就是采用了HART協議，能同時提供標準4-20mA模擬信號及數字信號。此儀表HART協議符合HART7.0版規定，可以用HART手操器或者帶此應用的PC與此儀表進行通信。

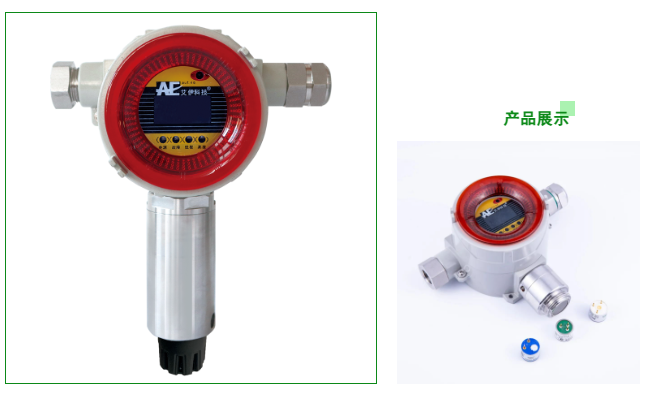

產品展示

產品特點

1選用高性能傳感器，快速響應，更加安全可靠。

2大光圈聲光報警、數值顯示一體化設計。

3氣體防爆、粉塵防爆雙認證，可用于爆炸性危險場所。

4不銹鋼+鋁合金材質，整表防護等級達IP66,適用于環境惡劣工況。

5內置低報、高報、故障三個開關量，可實現多級連鎖。

6全中文菜單，紅外遙控操作，無需現場開蓋。

▲ 應用模擬

-  結 語  -

15年來，艾伊堅持科技創新，筑造精品，引進光學、電子、軟件、工業設計等高新技術人才，不斷優化產品性能，力爭走在行業前沿。在氣體檢測變送器領域，研發產品涵蓋4-20mA、RS485、HART三種輸出信號，滿足客戶各類需求。
